回水裝置介紹

202204.06

利用有洞底盤搭配回水裝置,可以有效利用雨水及澆灌的水,讓水跟液肥可以再循環使用,也可以利用馬達抽水透過連通管循環,讓水從底部澆灌,減少澆水次數

1.回水方式基本款--利用有洞底盤搭配回水配件及2分小黑管利用虹吸原理去做排水

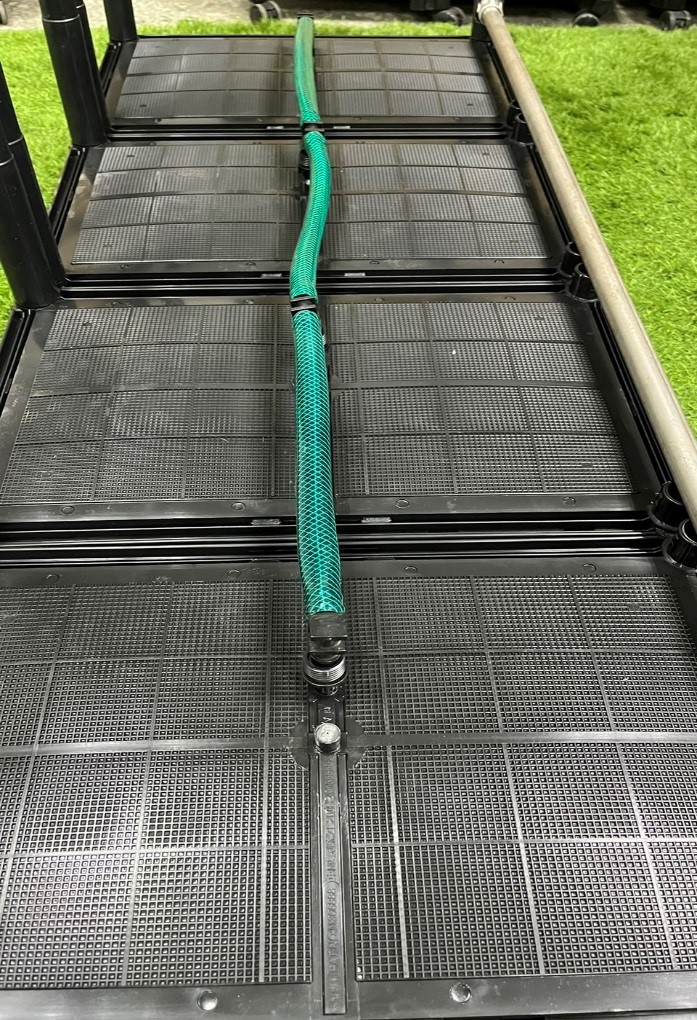

2.回水裝置進階款--底部安裝四分接頭連接四分耐壓管連接,讓澆水的水份有效利用不流失




耐壓管末端可接上四分接頭開關將水引流到排水溝或回水澆灌
比較不會弄髒地面

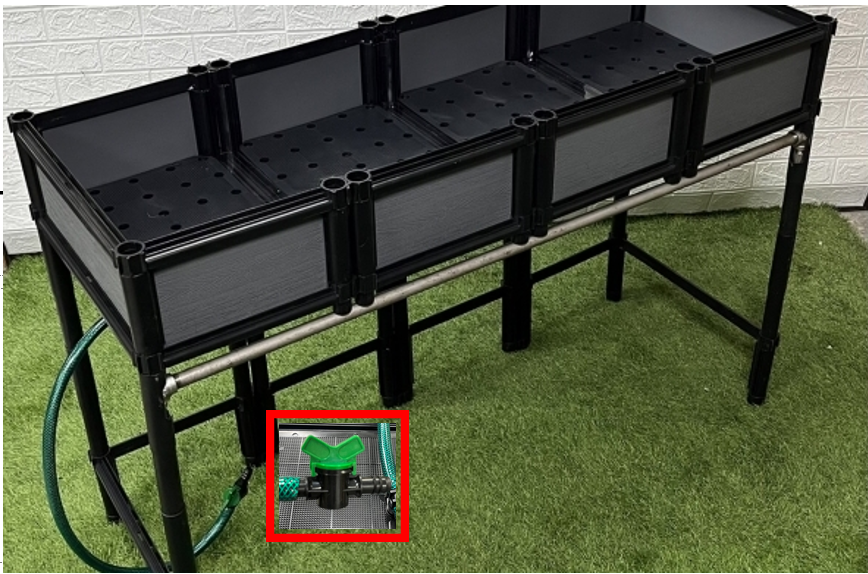

3.回水裝置雨水回收箱版--利用一孔雨水回收箱接上連通管做回水,也可搭配馬達做水循環系統,下方安裝水箱及連通管 下方單個水箱可儲存15L的水量

連通管接法請點我

下方細部連通管示意圖

上方可放網孔底盤植栽箱


5.

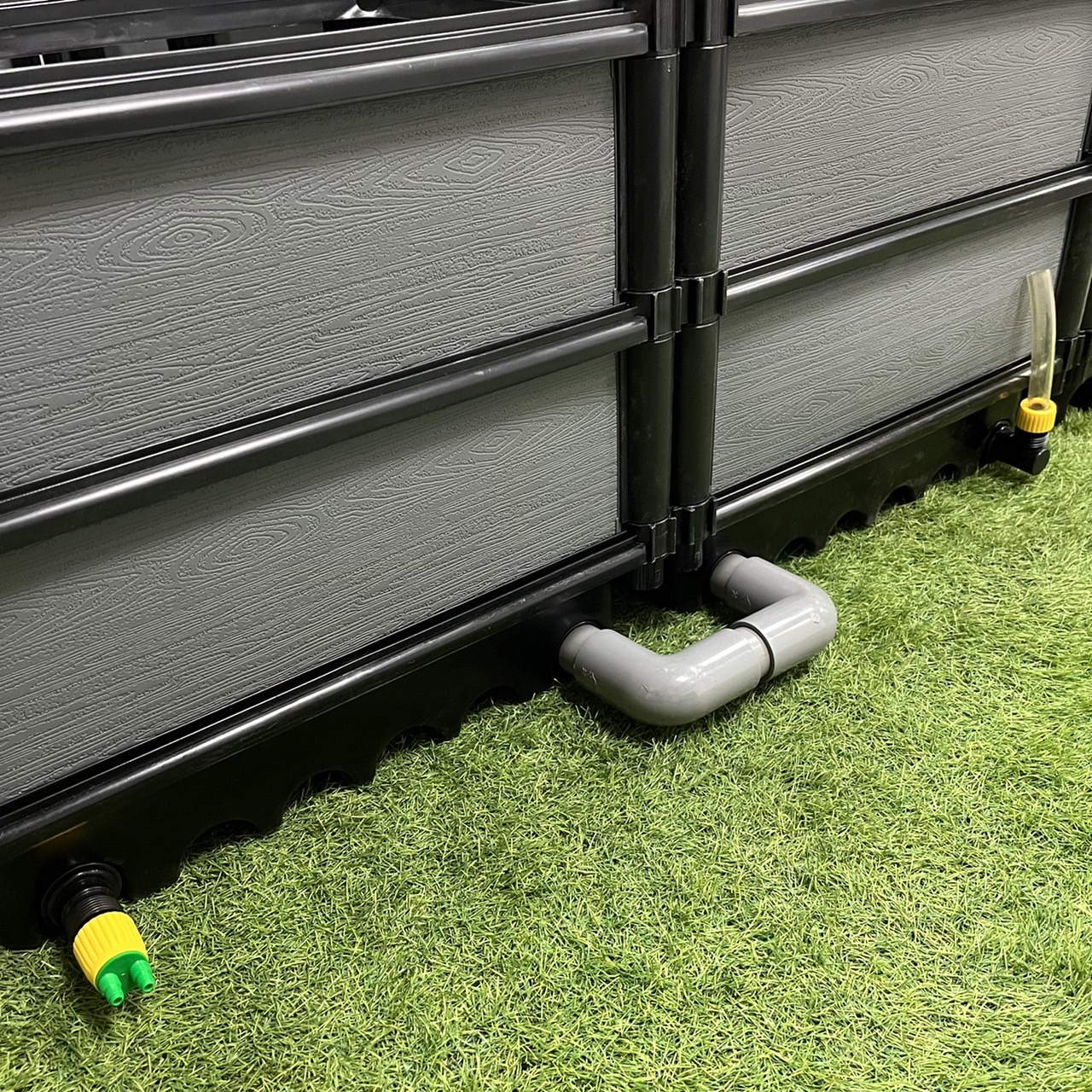

回水裝置搭配曲面底盤--此種方式適合用再花圃的施作,曲面承重底盤搭配雙連通管做蓄/排水,承重底盤可儲存8公升的水量,加入發泡煉實讓根部可以向下找水,減少澆水的次數


可自行購買配件開關或配件可以方便蓄/排水及查看水位

搭配彎頭(A01-L型) 可接4分水管灌水,或DIY裝上透明管,方便觀察曲面底盤內部水位狀況。

可選購L型PVC轉接頭連接

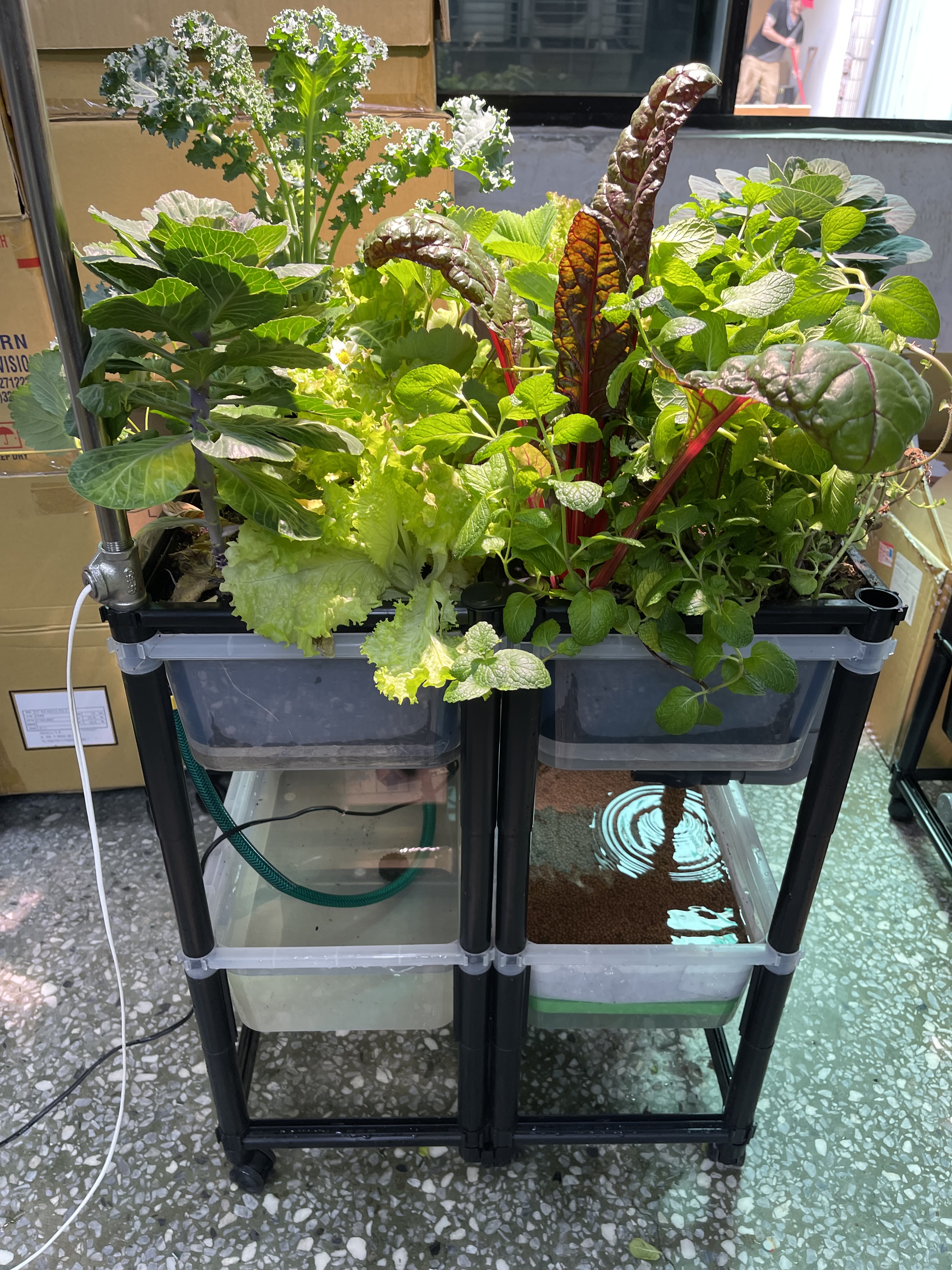

5.循環回水系統---(魚菜共生)
連通管加裝沉水馬達並且設計兩層水箱,上層水可以透過馬達循環至底部
以類似地下水的方式從底部澆灌,連通水箱接連通管及開關可蓄/排水至下層水箱再利用

加裝馬達座水循環從底部灌溉,再搭配發泡煉石過濾,
其他可用的材質有火山岩、陶瓷環、環保輕石、尼龍網、生化海棉、毛刷、珊瑚石等

架設室內植物燈實際種植情況
